Výtahové stroje S3 a S4

Výtahové stroje WYKOV S3 a S4 svou koncepcí pokračují v řadě typových výtahových strojů vyráběných dříve firmou TRANSPORTA a jsou používány jako pohony výtahů TOV a BOV.



Pokud hledáte řešení, co s výtahovými pohony na konci jejich životnosti, nabízíme Vám možnost využití původní litinové frémy a provedení GO - viz modernizace strojů S3 a S4.

02/2021
KONSTRUKČNÍ NOVINKA - změna uložení trakčního kotouče, která umožňuje výměnu kotouče přímo ve strojovně.
 stáhněte si prospekt (PDF)

Chcete raději nový stroj S3 nebo S4 se stejnými, nebo s vyššími parametry dle projektu výtahu?

Náš pracovník konstrukce Vám vypočítá a navrhne pohon dle Vašich požadavků.

Původní koncepce strojů S3 a S4 je prověřena za dobu jejich používání jak v bytových domech, tak i v různých stavebních objektech.

Vzhledem k tomu, že všechny díly strojů sami vyrábíme, jsme schopni u strojů Wykov změnit parametry rychlosti a nosnosti a vyrobit Vám pohon na míru.

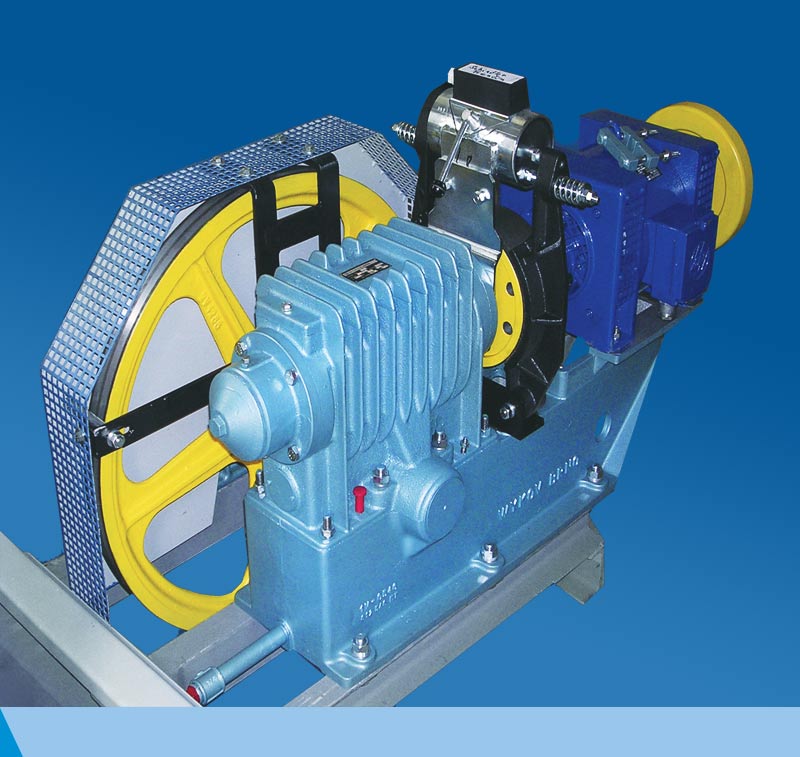

Výtahové stroje trakční

řada WYKOV S3 a S4 - s patkovým motorem

Jsou určeny k přenosu síly ocelovými lany pro trakční výtahy.

Skládají se z převodovky – dvoudílné litinové skříně, ve které je umístěn šnekový převod s válcovým cementačně kaleným šnekem uloženým v radiálních kluzných ložiscích a oboustranném axiálním ložisku. Bronzové šnekové kolo spolu s hřídelí je uloženo v kluzných ložiscích.

Provedení hřídele pravé/levé, oboustranné je dáno umístěním trakčního kotouče, konec hřídele bývá podepřen v bočním ložisku – typ ložiska se řídí provedením stroje.

Pružná spojka umožňuje prostřednictvím pryžových unašečů pružné a rozebíratelné spojení mezi převodovkou a hnacím trojfázovým asynchronním elektromotorem.

Brzda je dvojčinná čelisťová - rozpěrací, obložení čelistí neobsahuje azbest, ovládací elektromagnet s cívkou pro napětí 48 – 80 – 110 – 180 – 230 V DC. (prospekt ke stažení)

Trakční kotouče jsou vybaveny odnímatelným bezpečnostním krytem, zábranami proti vypadnutí lan, ke stroji je dodáván i ocelový upevňovací rám (rošt).



Rozměrový náčrt strojeRozměrový náčrt

řada WYKOV S3 a S4 - trakční výtahové stroje
stroj S 320 0.7 TOV
Prospekt ke stažení (formát PDF)
Montážní návod (formát PDF)





Výtahové stroje bubnové

řada WYKOV S3

Nabízíme stroje pro pohon výtahů bez vyvažovacího závaží zejména pro modernizaci osobních výtahů BOV 250/0,5.

Jeho použití umožní:

- zvětšit plochu kabiny

- zvýšit nostnost výtahu z 250 kg na 320 kg

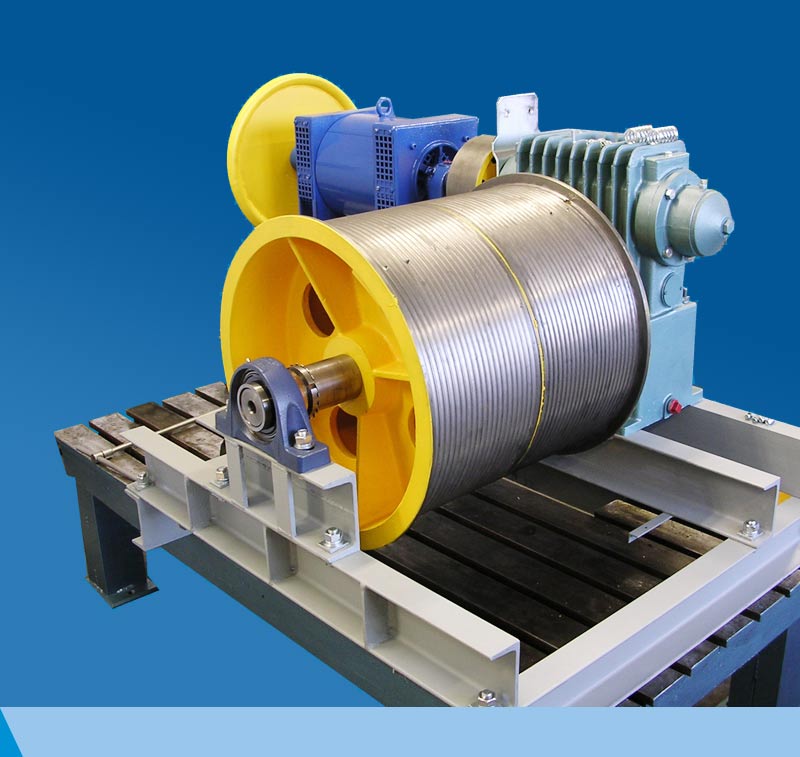

Výtahový stroj S3 typ BOW 320/0,63 s jedním bubnem

Umožňuje prostřednictvím pryžových unašečů pružné a rozebíratelné spojení mezi převodovkou a hnacím trojfázovým asynchronním elektromotorem.



Rozměrový náčrt strojeRozměrový náčrt

řada WYKOV S3 a S4 - výtahový stroj bubnový s jedním bubnem
stroj S3 BOW 320/0,63
Prospekt ke stažení (formát PDF)
Montážní návod (formát PDF)

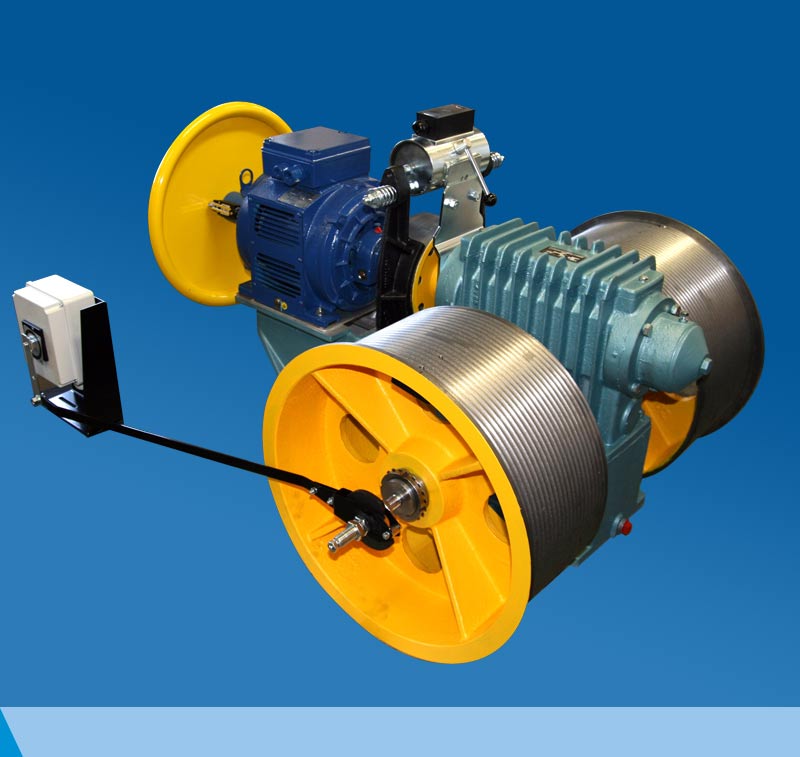

Výtahový stroj S3 typ BOV 320/0,63 se dvěma bubny po stranách

Umožňuje prostřednictvím pryžových unašečů pružné a rozebíratelné spojení mezi převodovkou a hnacím trojfázovým asynchronním elektromotorem.



Rozměrový náčrt strojeRozměrový náčrt

řada WYKOV S3 a S4
stroj S3 BOV 320/0,63
Prospekt ke stažení (formát PDF)
Montážní návod (formát PDF)
